Inwestycja obejmowała przebudowę budynku ze zmianą sposobu użytkowania budynku zbiorowego zamieszkania oraz częściową rozbiórką obiektu oraz przystosowanie nieruchomości przy ul. Błogockiej 30 w Cieszynie na cele noclegowni i schroniska dla osób bezdomnych.

Dane podstawowe obiektu :

Powierzchnia zabudowy – 1608,33 m2; Kubatura – 8570 m3

Powierzchnia użytkowa – 1464,91 m2,

w tym m. in. :

– Schronisko dla osób bezdomnych – 856,52 m2

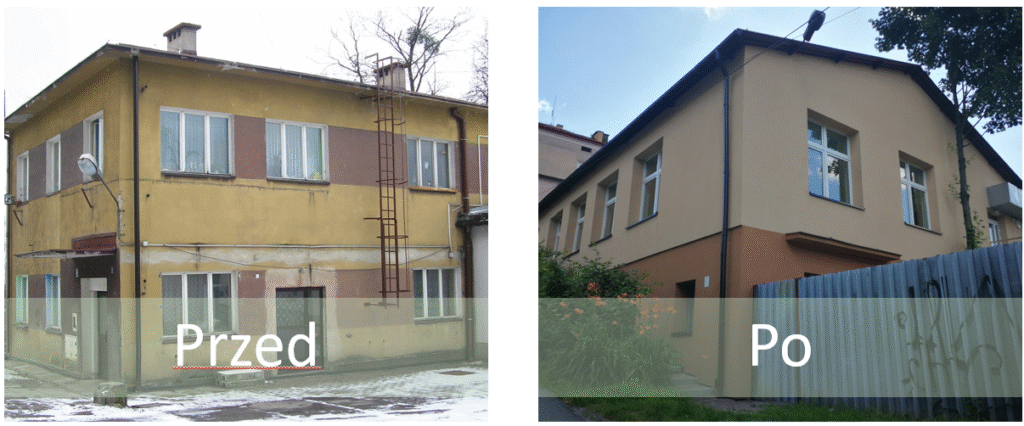

– Noclegownia – 328,44 m2

– Mieszkanie chronione – 123,76 m2

Schronisko dla bezdomnych – przeznaczone dla 40 osób, składa się z pokoi mieszkalnych, zespołu węzłów sanitarnych, kuchni z pełnym wyposażeniem i zapleczem technologicznym, jadalnio-

świetlicy, zespołu pomieszczeń warsztatowo-szkoleniowych, zespołu pomieszczeń biurowo-magazynowych, sali do rozmów i dla personelu.

Noclegownia – przeznaczona dla 24 osób, składa się z 3 sal mieszkalnych, jadalnio-świetlicy, zespołu pomieszczeń sanitarnych i magazynowych, zespołu pomieszczeń higieniczno-recepcyjnych, pomieszczeń dla obsługi.

Mieszkanie chronione – przeznaczone dla 3 osób, mieszkanie 4 pokojowe z 3 sypialniami, pokoju dziennego z kuchnią i węzła sanitarnego.

W ramach robót budowlanych wykonano częściową rozbiórkę oraz przebudowę pomieszczeń, termomodernizację całego obiektu poprzez docieplenia ścian i stropu., wymianę stolarki okiennej i drzwiowej, Wymieniono posadzki i okładziny ścienne, przebudowano instalacje sanitarne w tym centralnego ogrzewania i elektryczne.. Wykonano remont dachu oraz wykonano instalację odgromową. Wykonano wentylację mechaniczną. Obiekt wyposażono w system sygnalizacji pożaru.

W ramach prac termomodernizacyjnych wykonano w zaokrągleniu:

– docieplenie ścian z istniejącą izolacją 10 cm dodatkowym styropianem gr. 6 cm – 300 m2

– docieplenie ścian bez izolacji termicznej styropianem 16 cm – 630 m2

– docieplenie dachu z istniejącą izolacją 10 cm dodatkową wełną gr. 15 cm – 712 m2

– docieplenie dachu (bez izolacji termicznej) wełną mineralną 25 cm – 708 m2

W ramach zagospodarowania terenu wykonano nowe nawierzchnie dojazdu i dojść, placu gospodarczego i miejsc postojowych, altanę ogrodową dla mieszkańców, ogrodzenie.

Zmiana EP [kWh/(m2*rok)] z 154 (szacunkowa wartość EP została wyliczona wg źródeł i wyliczeń pracownika Zakładu Budynków Miejskich w Cieszynie) na 68,6

Redukcja w zakresie energii – 56%

Działania modernizacyjne: 4/8:

1. Demontaż oraz zakup i montaż nowej instalacji centralnego ogrzewania/cwu (w tym kolektorów słonecznych) lub modernizacja istniejącej instalacji, np. poprzez równoważenie hydrauliczne i temperatury w każdym pomieszczeniu
2. Zakup i montaż ocieplenia przegród budowlanych
3. Wymiana stolarki okiennej w tym okien/drzwi balkonowych, okien połaciowych, drzwi zewnętrznych, bram garażowych, w tym również montaż zewnętrznych przesłon okiennych
4. Modernizacja oświetlenia na energooszczędne (np. z wykorzystaniem automatycznego sterowania oświetleniem z wykrywaniem obecności)

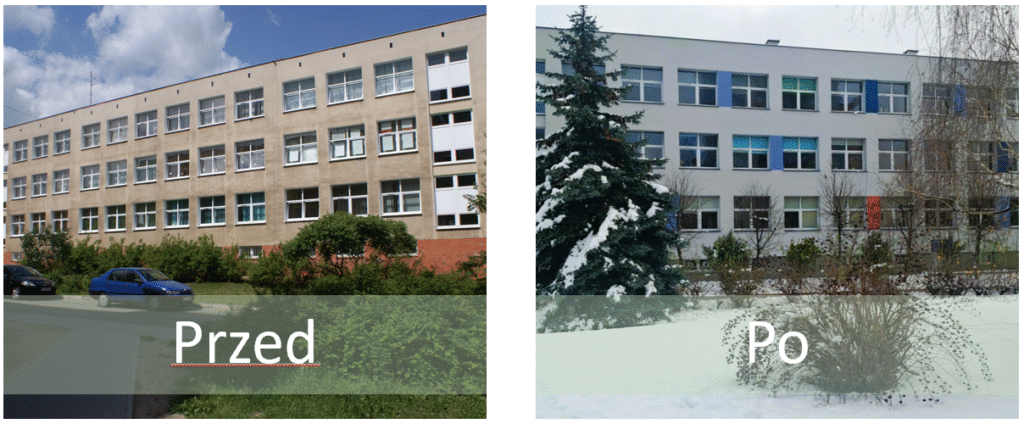

III Liceum Ogólnokształcące, Konin

Termomodernizacja budynku III Liceum Ogólnokształcącego przy ul. Szymanowskiego 5 w Koninie obejmowała swoim zakresem: ocieplenie ścian zewnętrznych w gruncie, ocieplenie ścian zewnętrznych wraz z wymianą obróbek blacharskich i orynnowania wraz z wykonaniem opaski z kostki brukowej wokół budynku, ocieplenie dachu, ocieplenie stropodachu, wymianę okien zewnętrznych, wymianę drzwi zewnętrznych, modernizację wentylacji mechanicznej w holu głównym, modernizację instalacji centralnego ogrzewania, modernizację instalacji oświetlenia wewnętrznego, montaż instalacji fotowoltaicznej, wykonanie Systemu Zarządzania Energią i wymianę węzła cieplnego. Celem przeprowadzenia termomodernizacji budynku było zmniejszenie energochłonności oraz ograniczenie emisji gazów cieplarnianych do atmosfery podczas eksploatacji obiektu. W wyniku docieplenia przegród zewnętrznych, zastosowaniu energooszczędnego oświetlenia oraz montażu instalacji fotowoltaicznej przewiduje się efekt w postaci zmniejszenia kosztów eksploatacyjnych obiektu oraz zmniejszenie emisji CO2 do atmosfery. Wszystkie prace zostały wykonane w taki sposób, aby uzyskać planowane efekty ekologiczne oraz ekonomiczne.

Zmiana wskaźnika EP [kWh/(m2*rok)] z 23,81 na 12,96

Redukcja w zakresie energii – 46%

Działania modernizacyjne: 8/8:

1. Przedsięwzięcie obejmujące demontaż nieefektywnego źródła ciepła na paliwo stałe oraz zakup i montaż efektywnego źródła ciepła – węzła cieplnego wraz z wykonaniem przyłącza od sieci ciepłowniczej do węzła cieplnego
2. Demontaż oraz zakup i montaż nowej instalacji centralnego ogrzewania/cwu (w tym kolektorów słonecznych) lub modernizacja istniejącej instalacji, np. poprzez równoważenie hydrauliczne i temperatury w każdym pomieszczeniu
3. Zakup i montaż mikroinstalacji fotowoltaicznej
4. Zakup i montaż wentylacji mechanicznej z odzyskiem ciepła
5. Zakup i montaż ocieplenia przegród budowlanych
6. Wymiana stolarki okiennej w tym okien/drzwi balkonowych, okien połaciowych, drzwi zewnętrznych, bram garażowych, w tym również montaż zewnętrznych przesłon okiennych
7. Modernizacja oświetlenia na energooszczędne (np. z wykorzystaniem automatycznego sterowania oświetleniem z wykrywaniem obecności)
8. Wyposażenie obiektu w system monitoringu i BACS lub modernizacja istniejącego systemu

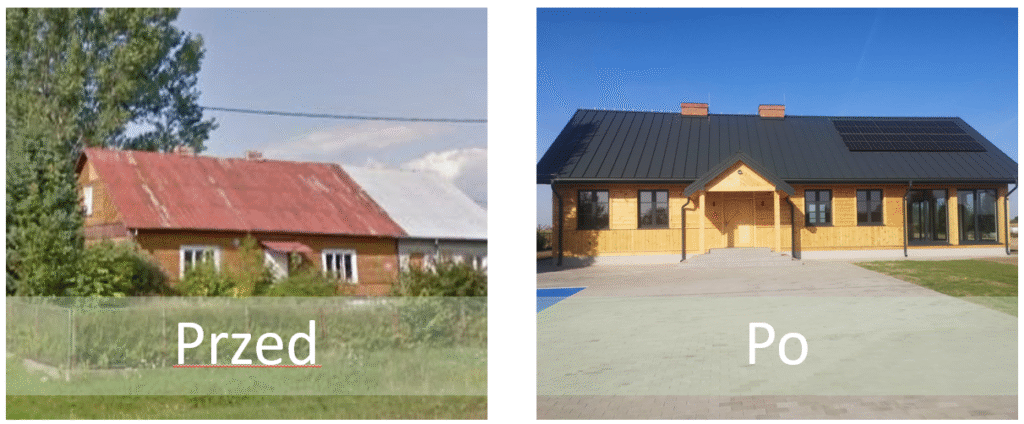

Klub Seniora i Świetlica Wiejska, Borzymy

Budynek świetlicy wzniesiony w technologii bala drewnianego, parterowy z poddaszem nieużytkowym. Główne wejście w formie zadaszonego ganku, natomiast od strony wschodniej znajduje się przeszkolona oranżeria. Utwardzone zostały dojścia do budynku- chodniki. Budynek pełni funkcję Klubu Seniora oraz świetlicy wiejskiej. Wyremontowano elewację i schody zewnętrzne. Ściany zewnętrzne, po dociepleniu, wykończone szalówką drewnianą, dach pokryty blachą powlekaną na rąbek stojący w kolorze grafitowym, nowe rynny, rury spustowe i obróbki blacharskie. Izolacja cieplna ścian zewnętrznych warstwą wełny mineralnej gr. 15 cm od wewnątrz oraz na zewnątrz wełną mineralną gr. 5 cm. Współczynnik przenikania ciepła dla ścian zewnętrznych wynosi U=0,17 w/(m2*K). Izolacja cieplna dachu warstwą wełny mineralnej gr. 35 cm. Współczynnik przenikania ciepła dla dachu wynosi U=0,14 W/(m2*K). Docieplenie podłogi na gruncie styropianem EPS 037 podłoga gr. 15 cm. Współczynnik przenikania ciepła wynosi U=0,24 W/(m2*K). Stolarka drzwiowa zewnętrzna o współ. izolacyjności termicznej U=1,3W/(m2*K). Stolarka okienna o współ. izolacyjności termicznej U=0,9W/(m2*K). Zainstalowano instalację PV o mocy 5,17 kW. Inwestycję wyróżnia efektywność energetyczna, która dzięki nowoczesnym rozwiązaniom jak panele słoneczne i dobra izolacja prowadzi do obniżenia kosztów energii i zwiększenia niezależności energetycznej. Poprawia to komfort użytkowania poprzez zapewnienie równomiernego rozkładu ciepła i stabilnej temperatury. Architektura natomiast, dzięki spełnianiu norm energetycznych przyczynia się do zmniejszenia zużycia energii, co pozytywnie wpływa na środowisko.

Zmiana EP [kWh/(m2*rok)] z 436,8 na 95,77

Redukcja w zakresie energii – 78%

Działania modernizacyjne: 6/8:

1. Przedsięwzięcie obejmujące demontaż nieefektywnego źródła ciepła na paliwo stałe oraz zakup i montaż efektywnego źródła ciepła – zasilanego energią elektryczną, wykorzystującego zjawisko oporu, promieniowania, indukcji elektromagnetycznej lub efektu elektrotermicznego (np. kotły, maty i kable grzewcze)
2. Demontaż oraz zakup i montaż nowej instalacji centralnego ogrzewania/cwu (w tym kolektorów słonecznych) lub modernizacja istniejącej instalacji, np. poprzez równoważenie hydrauliczne i temperatury w każdym pomieszczeniu
3. Zakup i montaż mikroinstalacji fotowoltaicznej
4. Zakup i montaż ocieplenia przegród budowlanych
5. Wymiana stolarki okiennej w tym okien/drzwi balkonowych, okien połaciowych, drzwi zewnętrznych, bram garażowych, w tym również montaż zewnętrznych przesłon okiennych
6. Modernizacja oświetlenia na energooszczędne (np. z wykorzystaniem automatycznego sterowania oświetleniem z wykrywaniem obecności)

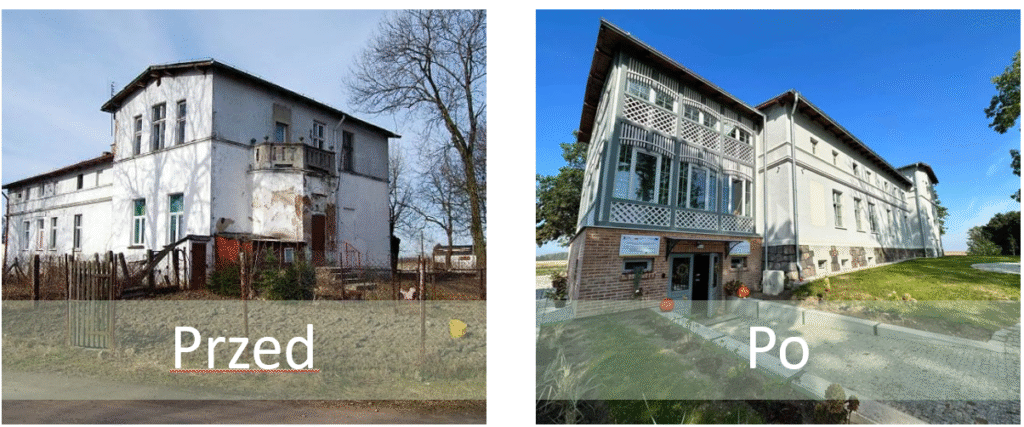

Centrum Wsparcia Rodziny, Blunaki

Budynek wyposażono w nowoczesne, energooszczędne rozwiązania techniczne, które znacząco ograniczają zużycie energii oraz koszty eksploatacyjne. Podstawowym źródłem ciepła jest układ

dwóch wysokowydajnych pomp ciepła pracujących w kaskadzie, o klasie energetycznej A+++, zapewniających ogrzewanie i przygotowanie ciepłej wody użytkowej. Wysokie współczynniki efektywności (COP 4,14 przy A2/W35 oraz 2,93 przy A-7/W35, SCOP 4,63) gwarantują niskie zużycie energii i stabilną pracę w szerokim zakresie temperatur. System wspierają magazyny energii: bufor ciepła 500 l oraz dwa zasobniki C.W.U po 500 l, które pozwalają akumulować nadwyżki ciepła i ograniczać liczbę cykli pracy urządzeń. W okresach zwiększonego zapotrzebowania układ uzupełnia automatyczny kocioł na biomasę klasy 5 (A+), co dodatkowo zmniejsza koszty i emisję CO₂.

Efektywność energetyczną zwiększa hybrydowy system OZE o łącznej mocy 39,40 kW, składający się z instalacji fotowoltaicznej 29,06 kW oraz mikro turbiny wiatrowej 9,8 kW, działających w systemie on-grid. Oba źródła zapewniają produkcję energii przez cały rok, zmniejszając pobór energii z sieci i koszty eksploatacyjne budynku.

Całość instalacji pracuje w pełni automatycznie dzięki systemowi sterowania, który optymalizuje pracę pomp ciepła, kotła i magazynów energii, na bieżąco dopasowując parametry do zapotrzebowania. Każde pomieszczenie posiada indywidualną regulację temperatury, co zapobiega przegrzewaniu pomieszczeń i wspiera racjonalne gospodarowanie energią. Dodatkowo w budynku zastosowano energooszczędne klimatyzatory (2 × 3,5 kW), które dzięki wysokiej sprawności zapewniają ekonomiczne chłodzenie w sezonie letnim. Zintegrowanie nowoczesnych technologii grzewczych, chłodniczych i OZE pozwala budynkowi osiągnąć wysoki poziom energooszczędności, stabilny komfort cieplny oraz dużą niezależność energetyczną.

ZABYTEK

Zmiana EP [kWh/(m2*rok)] z ok 1408 na 90,88

Redukcja w zakresie energii – ok. 94%

Działania modernizacyjne: 7/8:

1. Przedsięwzięcie obejmujące demontaż nieefektywnego źródła ciepła na paliwo stałe oraz zakup i montaż efektywnego źródła ciepła – pompy ciepła do celów ogrzewania lub ogrzewania i cwu
2. Demontaż oraz zakup i montaż nowej instalacji centralnego ogrzewania/cwu (w tym kolektorów słonecznych) lub modernizacja istniejącej instalacji, np. poprzez równoważenie hydrauliczne i temperatury w każdym pomieszczeniu
3. Zakup i montaż mikroinstalacji fotowoltaicznej
4. Zakup i montaż ocieplenia przegród budowlanych
5. Wymiana stolarki okiennej w tym okien/drzwi balkonowych, okien połaciowych, drzwi zewnętrznych, bram garażowych, w tym również montaż zewnętrznych przesłon okiennych
6. Modernizacja oświetlenia na energooszczędne (np. z wykorzystaniem automatycznego sterowania oświetleniem z wykrywaniem obecności)
7. Wyposażenie obiektu w system monitoringu i BACS lub modernizacja istniejącego systemu

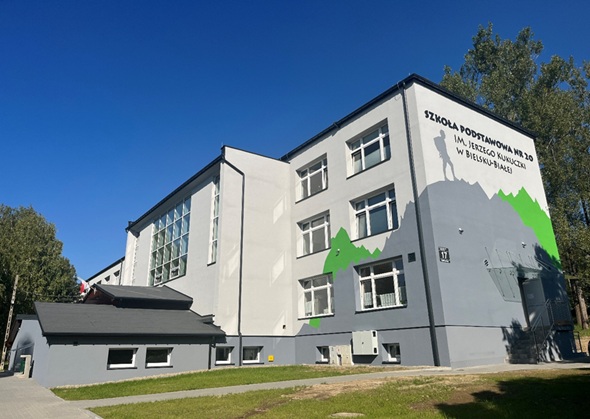

Szkoła Podstawowa nr 20, Bielsko-Biała

1) Izolacja i docieplenie fundamentów – budynek szkoły styropianem XPS grubość 15 cm – powierzchnia 580,25 m², budynek sal gimnastycznych styropianem XPS grubość 5 cm – powierzchnia 210,84 m²

2) Docieplenie elewacji styropianem grubości 18 cm – budynek szkoły – powierzchnia 1 681,49 m², docieplenie elewacji styropianem grubości 15 cm – budynki sal – powierzchnia 1 179,73 m², wełną mineralną grubości 18 cm – budynek szkoły – powierzchnia 368,17 m²

3) Docieplenie dachu – szkoła – docieplenie stropodachu budynku szkoły metodą wdmuchiwania granulatu z wełny mineralnej o grubości 22 cm powierzchnia 854 m², sala mała i średnia – docieplenie stropu z warstwą wyrównującą materiał wełna mineralna o grubości 25 cm – powierzchnia 521  m² sala duża – docieplenie warstwą wyrównującą materiał płyty PIR grubość 15 cm – powierzchnia 496.92 m²

4) Stolarka okienna i drzwiowa – okienna i drzwiowa PVC – powierzchnia 435,52 m², stolarka okienna aluminiowa – powierzchnia 55,5 m², stolarka drzwiowa – powierzchnia 15,98 m²

5) Instalacje elektryczne – oprawy oświetleniowe zewnętrzne 21 W – 20 szt.

6) Instalacja fotowoltaiczna (11,7 kWp, moduły fotowoltaiczne monokrystaliczne 345Wp 1600x1000mm samoodśnieżające, falownik, przewody, rury itp.)

7) Instalacja c.o. – roboty demontażowe (demontaż grzejników żeliwnych, rurociągów), roboty montażowe (montaż rurociągów, izolacji, grzejników jednopłytowe – 18 szt., dwupłytowe – 37 szt., trzypłytowe – 123 szt., zawory 178 szt., armatura, rozdzielacze oraz próby), roboty budowlane towarzyszące robotom sanitarnym związanym z c.o. (przebicia otworów, zamurowania, tynki, osłony grzejników wraz z montażem – 75 szt., obudowa pionów, naprawa posadzek)

Zmiana EP [kWh/(m2*rok)] z 102,86  na 81,43

Redukcja w zakresie energii – 21%

Działania modernizacyjne: 6/8:

1. Demontaż oraz zakup i montaż nowej instalacji centralnego ogrzewania/cwu (w tym kolektorów słonecznych) lub modernizacja istniejącej instalacji, np. poprzez równoważenie hydrauliczne i temperatury w każdym pomieszczeniu
2. Zakup i montaż mikroinstalacji fotowoltaicznej
3. Zakup i montaż ocieplenia przegród budowlanych
4. Wymiana stolarki okiennej w tym okien/drzwi balkonowych, okien połaciowych, drzwi zewnętrznych, bram garażowych, w tym również montaż zewnętrznych przesłon okiennych
5. Modernizacja oświetlenia na energooszczędne (np. z wykorzystaniem automatycznego sterowania oświetleniem z wykrywaniem obecności)
6. Wyposażenie obiektu w system monitoringu i BACS lub modernizacja istniejącego systemu

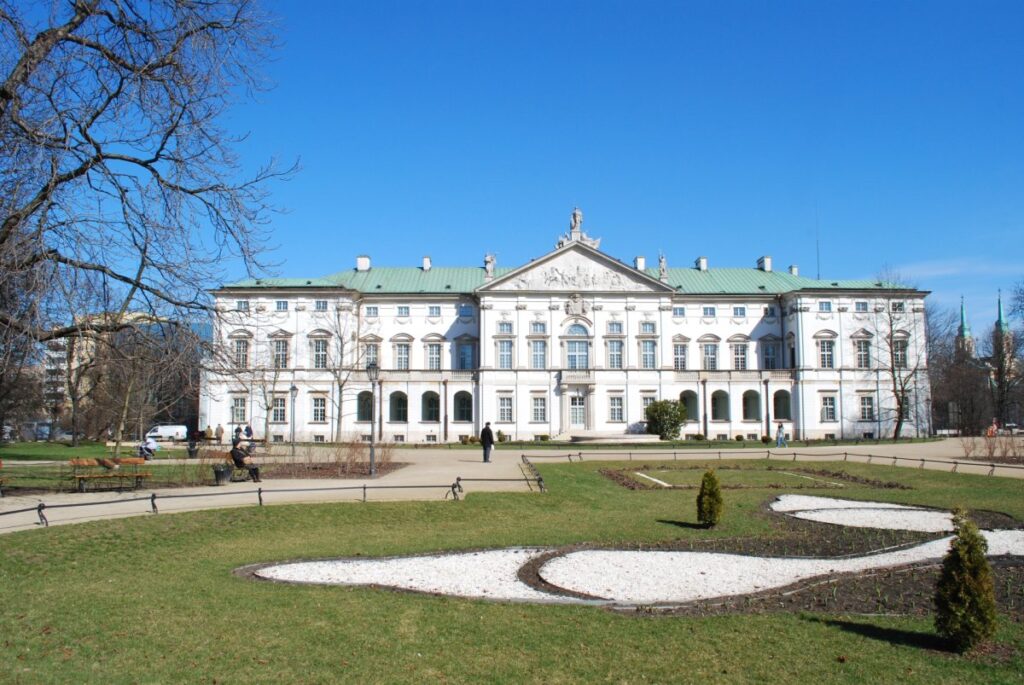

Pałac Krasińskich (Pałac Rzeczypospolitej), Warszawa

W ramach inwestycji przeprowadzono kompleksową modernizację budynku wpisaną w zasady ochrony obiektów zabytkowych. Zakres robót ukierunkowano na poprawę efektywności energetycznej oraz komfortu użytkowania, przy jednoczesnym zachowaniu wartości historycznych i architektonicznych obiektu. Zmodernizowano instalację centralnego ogrzewania, obejmującą wymianę grzejników, zaworów, głowic termostatycznych oraz odcinków instalacji, wraz z modernizacją węzła cieplnego. Wykonano instalację ciepłej wody użytkowej z montażem nowego węzła c.w.u., co zwiększyło efektywność systemu. Poprawę izolacyjności energetycznej uzyskano poprzez docieplenie stropu pod nieogrzewanym poddaszem oraz wykonanie izolacji przeciwwilgociowej i cieplnej ścian oraz podłóg piwnic, stosując technologie zgodne z wytycznymi konserwatorskimi i nienaruszające substancji zabytkowej.

Wymieniono stolarkę okienną, drzwiową odtwarzając pierwotną formę i podziały zgodnie z dokumentacją konserwatorską. Zachowano charakter elewacji, stosując materiały i rozwiązania odpowiadające historycznym pierwowzorom przy jednoczesnym podniesieniu parametrów izolacyjnych.

Zrealizowano modernizację oświetlenia poprzez zastosowanie opraw LED i systemu zarządzania energią. Wykonano modernizację wentylacji mechanicznej nawiewno-wywiewnej z klimatyzacją oraz wdrożono system BMS nadzorujący m.in. c.o., wentylację, klimatyzację i oświetlenie, umożliwiając precyzyjną kontrolę pracy instalacji. Wszystkie prace wykonano w sposób minimalnie ingerujący, zgodnie z zaleceniami konserwatora zabytków.

ZABYTEK

Zmiana EP [kWh/(m2*rok)] z 168,01 na 86,13

Redukcja w zakresie energii – 49%

Działania modernizacyjne: 7/8:

1. Przedsięwzięcie obejmujące demontaż nieefektywnego źródła ciepła na paliwo stałe oraz zakup i montaż efektywnego źródła ciepła – węzła cieplnego wraz z wykonaniem przyłącza od sieci ciepłowniczej do węzła cieplnego
2. Demontaż oraz zakup i montaż nowej instalacji centralnego ogrzewania/cwu (w tym kolektorów słonecznych) lub modernizacja istniejącej instalacji, np. poprzez równoważenie hydrauliczne i temperatury w każdym pomieszczeniu
3. Zakup i montaż wentylacji mechanicznej z odzyskiem ciepła
4. Zakup i montaż ocieplenia przegród budowlanych
5. Wymiana stolarki okiennej w tym okien/drzwi balkonowych, okien połaciowych, drzwi zewnętrznych, bram garażowych, w tym również montaż zewnętrznych przesłon okiennych
6. Modernizacja oświetlenia na energooszczędne (np. z wykorzystaniem automatycznego sterowania oświetleniem z wykrywaniem obecności)
7. Wyposażenie obiektu w system monitoringu i BACS lub modernizacja istniejącego systemu

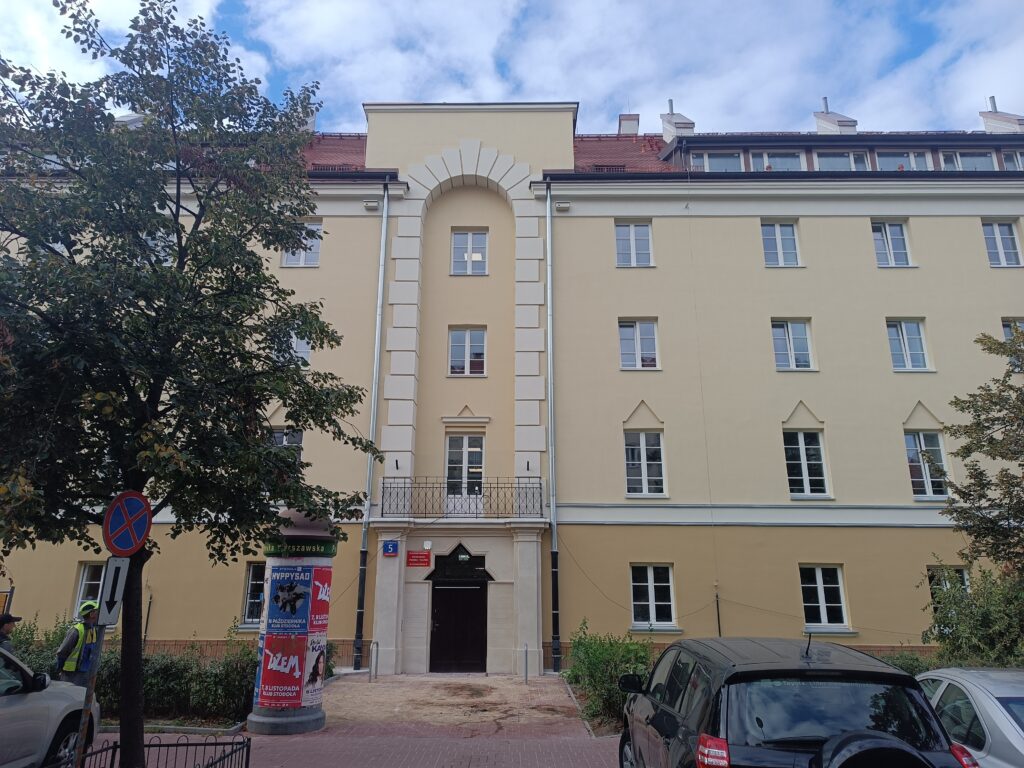

Dom Studencki Politechniki Warszawskiej „Pineska”, Warszawa

Inwestycja obejmowała przebudowę wraz z kompleksową termomodernizacją zabytkowego budynku Domu Studenckiego Politechniki Warszawskiej „Pineska” o pow. całk. 5 332 m2. Budynek jest wpisany do gminnej ewidencji zabytków m.st. Warszawy i leży w strefie ochrony konserwatorskiej Kolonii Lubeckiego (nr rej. zabytków 1497, wpis z 1991 r.).

Termomodernizacja obejmowała wykonanie robót budowlanych i instalacyjnych polegających na wykonaniu:

1) ocieplenia:

– ścian wewnętrznych na poziomie poddasza od wewnątrz wełną mineralną o grubości 10 cm, o współczynniku U=0,3 W/m2K; 185 m2;

– stropu pod poddaszem wełną mineralną o grubości 22 cm, o współczynniku U=0,15 W/m2K; 1145 m2;

2) wymiany 23 szt. okien wraz z nawiewnikami w piwnicy, o współczynniku U=0,9 W/m2K; pow. 9,2 m2;

3) wymiany 4 szt. drzwi zewnętrznych, o współczynniku  U=1,3 W/m2*K pow. 13,5 m2;

4) wymiany oświetlenia wewnętrznego ze świetlówek i opraw żarowych na oprawy z żarówkami typu  LED szt. 694 moc łączna 19,71 kW;

5) modernizacji instalacji c.o.;

6) modernizacji węzła ciepłowniczego w zakresie c.w.u. i co. Wraz z systemem regulacji sterowania i zarządzania ciepłem wykorzystujące samouczący się układ „sztucznej inteligencji”;

7) instalacji BMS wraz z systemem liczników elektronicznych.

ZABYTEK

Zużycie nieodnawialnej energii pierwotnej: przed modernizacją: 5 079,85 GJ/rok  po modernizacji:
3 542,91 GJ/rok

Powierzchnia ogrzewana wynosi 4 425 m².

EP [kWh/(m2*rok)] 318,9 na 222,4 (wartości wyliczone na podstawie powyższych)

Redukcja w zakresie energii – 30%

Działania modernizacyjne: 6/8:

1. Demontaż oraz zakup i montaż nowej instalacji centralnego ogrzewania/cwu (w tym kolektorów słonecznych) lub modernizacja istniejącej instalacji, np. poprzez równoważenie hydrauliczne i temperatury w każdym pomieszczeniu
2. Zakup i montaż wentylacji mechanicznej z odzyskiem ciepła
3. Zakup i montaż ocieplenia przegród budowlanych
4. Wymiana stolarki okiennej w tym okien/drzwi balkonowych, okien połaciowych, drzwi zewnętrznych, bram garażowych, w tym również montaż zewnętrznych przesłon okiennych
5. Modernizacja oświetlenia na energooszczędne (np. z wykorzystaniem automatycznego sterowania oświetleniem z wykrywaniem obecności)
6. Wyposażenie obiektu w system monitoringu i BACS lub modernizacja istniejącego system

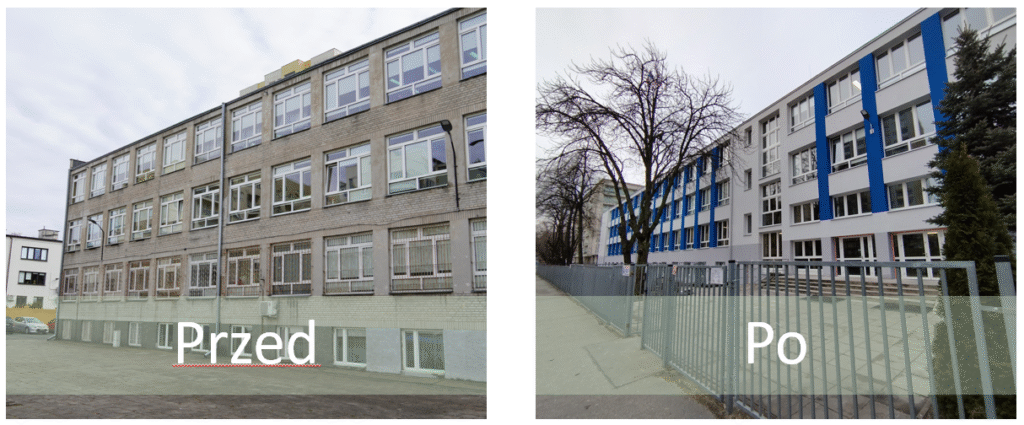

Zespół Szkół Spożywczo-Gastronomicznych, Warszawa

Termomodernizacja budynku Zespołu Szkół Spożywczo-gastronomicznych zostało zrealizowane w ramach funduszy EOG w ramach projektu termomodernizacji 11 warszawskich szkół z 8 dzielnic. Głównym celem projektów jest podniesienie efektywności energetycznej budynków szkolnych, co skutkuje nie tylko zmniejszeniem emisji gazów cieplarnianych, ale także obniżeniem rachunków za energię. Termomodernizacja obejmowała m.in. ocieplenie i odświeżenie elewacji, poprawę izolacji termicznej, wymianę stolarki okiennej i drzwiowej oraz pokrycia dachu, zastosowanie nowoczesnych technologii grzewczych. W budynku przy Komorskiej została zbudowana również instalacja fotowoltaiczna o mocy 42 kW. Po zakończeniu termomodernizacji zostały zrealizowane zajęcia w szkole prowadzone przez ekoedukatorów, dzięki czemu uczniowie mogli nie tylko korzystać ze zmodernizowanego budynku, ale również poznać techniczne oraz prośrodowiskowe aspekty działań termomodernizacyjnych. Został także zaktualizowany poradnik administratora zarządzania energią, w którym kompleksowo omówione zostały kwestie oszczędnego zarządzania budynkiem. Przy okazji działań termomodernizacyjnych dokonano obniżenia mocy zamówionej dla budynku z 407,5 kW na 250 kW.

W wyniku przeprowadzonej termomodernizacji nastąpił spadek emisji CO2 o 112 ton/rok. Spadek zapotrzebowania na EP na potrzeby ogrzewania i ciepłej wody użytkowej wyniósł 57% względem stanu przed termomodernizacją. W przypadku oświetlenia spadek zapotrzebowania na energię pierwotną wynosi 60%. Dodatkowa produkcja energii elektrycznej z instalacji PV jest szacowana na poziomie 40 000 kWh/rok i dalsze 23 tCO2 redukcji.

Po wykonanej termomodernizacji budynek jest poddawany stałemu monitoringowi zużycia ciepła i energii elektrycznej. W najnowszym opracowaniu dotyczącym energochłonności budynków użyteczności publicznej miasta budynek ZSSG osiągnął wskaźnik zapotrzebowania na energię pierwotną na poziomie 48,75 kWh/m2/rok, co stanowi osiągnięcie zakładanych efektów.

Zmiana EP [kWh/(m2*rok)] z 156,61 na 64,52

Redukcja w zakresie energii – 59 %

Działania modernizacyjne: 4/8:

1. Zakup i montaż mikroinstalacji fotowoltaicznej
2. Zakup i montaż ocieplenia przegród budowlanych
3. Wymiana stolarki okiennej w tym okien/drzwi balkonowych, okien połaciowych, drzwi zewnętrznych, bram garażowych, w tym również montaż zewnętrznych przesłon okiennych
4. Modernizacja oświetlenia na energooszczędne (np. z wykorzystaniem automatycznego sterowania oświetleniem z wykrywaniem obecności)

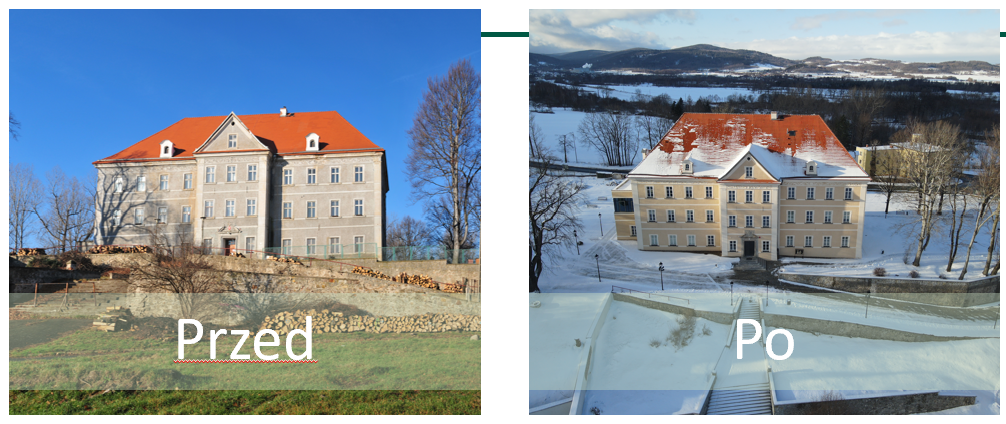

Centrum Przyrodniczo-Edukacyjne Karkonoskiego Parku Narodowego – Pałac Sobieszów

Termomodernizacja budynku Pałacu Centrum Przyrodniczo-Edukacyjnego Karkonoskiego Parku Narodowego wraz z wymianą systemu ogrzewania oraz wykorzystaniem odnawialnych źródeł energii objęła:

1) wykonanie kompleksowego docieplenia zewnętrznych ścian piwnic, I piętra, II piętra oraz przybudówki parteru,

2) wykonanie docieplenia stropu poddasza oraz stropodachu przybudówki,

3) wymiana okien oraz drzwi zewnętrznych zgodnie z wytycznymi Wojewódzkiego Konserwatora Zabytków,

4) zmiana źródła energii cieplnej na pompę ciepła wspomaganą kotłem kondensacyjnym wraz z wymianą instalacji centralnego ogrzewania,

5) wykonanie instalacji ciepłej wody użytkowej ograniczającej zapotrzebowanie na energię końcową,

6) przebudowa instalacji wentylacji i klimatyzacji ograniczającej zapotrzebowanie na energię końcową i wykorzystująca nowe źródła energii OZE,

7) wykonanie instalacji systemów BMS oraz automatyki systemów ogrzewania i wentylacji,

8) wymiana źródeł światła na energooszczędne w tym na źródła LED,

9) wykonanie instalacji ogniw fotowoltaicznych zasilających energię elektryczną główne źródło energii – pompy ciepła w zmodernizowanym budynku pałacu,

10) wykonanie niezbędnych przyłączy energetycznych instalacji ogniw fotowoltaicznych.

Obecnie w Pałacu Sobieszów znajduje się siedziba dyrekcji Karkonoskiego Parku Narodowego oraz multimedialna ekspozycja historyczna.

ZABYTEK

Zmiana EP [kWh/(m2*rok)] z 508,7 na 194,5

Redukcja w zakresie energii – 62%

Działania modernizacyjne: 7/8:

1. Przedsięwzięcie obejmujące demontaż nieefektywnego źródła ciepła na paliwo stałe oraz zakup i montaż efektywnego źródła ciepła – pompy ciepła do celów ogrzewania lub ogrzewania i cwu
2. Demontaż oraz zakup i montaż nowej instalacji centralnego ogrzewania/cwu (w tym kolektorów słonecznych) lub modernizacja istniejącej instalacji, np. poprzez równoważenie hydrauliczne i temperatury w każdym pomieszczeniu
3. Zakup i montaż wentylacji mechanicznej z odzyskiem ciepła
4. Zakup i montaż ocieplenia przegród budowlanych
5. Wymiana stolarki okiennej w tym okien/drzwi balkonowych, okien połaciowych, drzwi zewnętrznych, bram garażowych, w tym również montaż zewnętrznych przesłon okiennych
6. Modernizacja oświetlenia na energooszczędne (np. z wykorzystaniem automatycznego sterowania oświetleniem z wykrywaniem obecności)
7. Wyposażenie obiektu w system monitoringu i BACS lub modernizacja istniejącego systemu

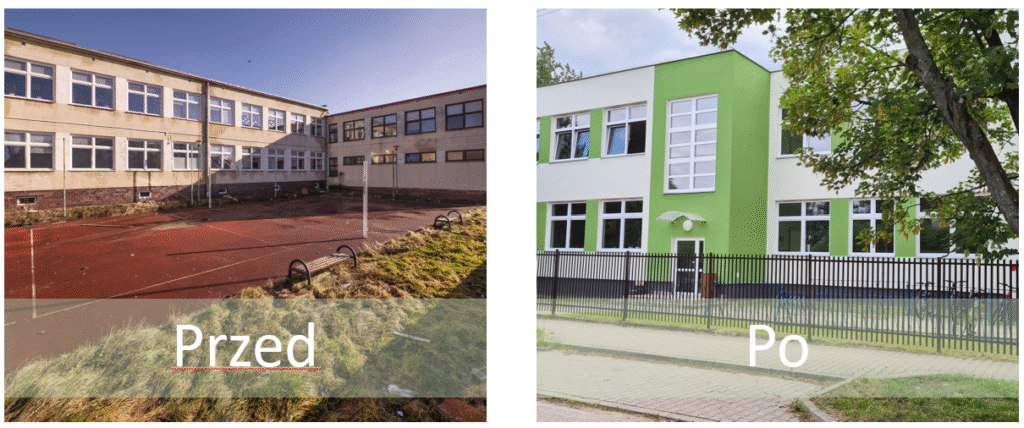

Szkoła Podstawowa im Jana Pawła II, Michałowice

Zakres prac obejmował ocieplenie obiektu w częściach od A do E, remont dachu w częściach od A (częściowo) do D, remont elewacji część A,D,E, remont schodów wejściowych oraz pochylni dla osób niepełnosprawnych, montaż instalacji fotowoltaicznej oraz budowę źródła ciepła w oparciu o absorpcyjne pompy ciepła gazowe i kotły kondensacyjne wraz z niezbędną przebudową instalacji gazowej oraz robotami towarzyszącymi.

 Zakres prac ogólnobudowlanych obejmował ocieplenie elewacji, ocieplenie stropodachu, remont elewacji, remont stropodachu, wymianę okien (300 sztuk), wymianę drzwi (12 drzwi),

wymianę pokrycia dachowego, obróbek blacharskich, rynien i rur spustowych, remont kominów, gzymsów oraz schodów, wejścia głównego i pochylni.

Zakres prac instalacji elektrycznych obejmował wykonanie instalacji zasilania odbiorników technologicznych, instalacji odgromowej, instalacji uziemiającej i połączeń wyrównawczych, instalacji fotowoltaicznej, rozdzielnic i tablic PV po stronie części AC i DC oraz wymianę instalacji niskoprądowej.

Zakres prac instalacji sanitarnych obejmował montaż zespołu gazowych powietrznych pomp ciepła i kotłów kondensacyjnych zlokalizowanych na zewnątrz budynku, budowę instalacji c.o., instalacji wody zimnej oraz c.w.u., montaż grzejników (ok. 250), montaż pojemnościowych podgrzewaczy wody oraz wykonanie wewnętrznej instalacji gazowej.

Zmiana EP [kWh/(m2*rok)] z 110,3 na 66,2

Redukcja w zakresie energii – 40%

Działania modernizacyjne: 5/8:

1. Przedsięwzięcie obejmujące demontaż nieefektywnego źródła ciepła na paliwo stałe oraz zakup i montaż efektywnego źródła ciepła – pompy ciepła do celów ogrzewania lub ogrzewania i cwu
2. Demontaż oraz zakup i montaż nowej instalacji centralnego ogrzewania/cwu (w tym kolektorów słonecznych) lub modernizacja istniejącej instalacji, np. poprzez równoważenie hydrauliczne i temperatury w każdym pomieszczeniu
3. Zakup i montaż mikroinstalacji fotowoltaicznej
4. Zakup i montaż ocieplenia przegród budowlanych
5. Wymiana stolarki okiennej w tym okien/drzwi balkonowych, okien połaciowych, drzwi zewnętrznych, bram garażowych, w tym również montaż zewnętrznych przesłon okiennych

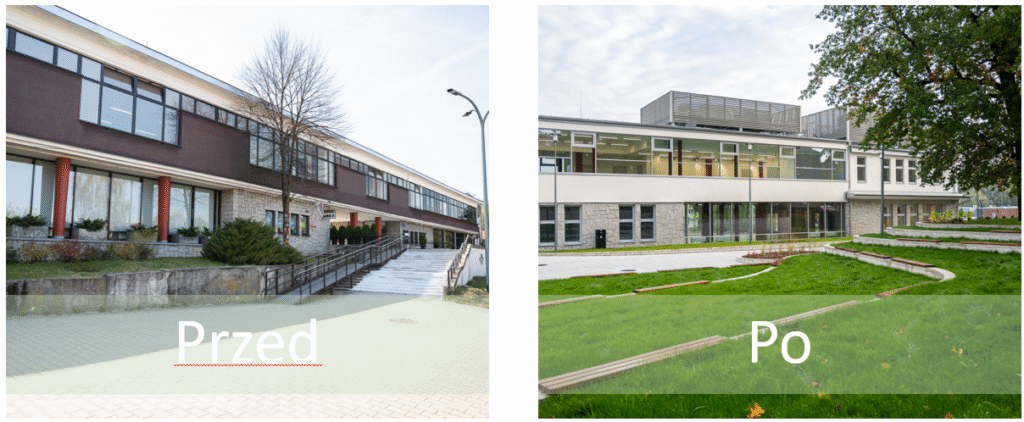

Teatr Mały, Tychy

Pochodzący z lat 60 XX wieku i oddany do użytkowania w roku 1965 budynek Teatru Małego w Tychach przeszedł w 2023-2024 gruntowną modernizację, termomodernizację z rozbudową części Młodzieżowego Domu Kultury.

Zakres prac obejmował ocieplenie ścian zewnętrznych i dachu budynku oraz wymianę fasad szklanych, jak również oczyszczenie części kamiennej elewacji. Pracom konserwatorskim i restauratorskim poddana została wpisana do Gminnej Ewidencji Zabytków, pochodząca z 1964 roku mozaika, wykonana przy współpracy artysty Franciszka Wyleżucha, według projektu architekta Janusza Włodarczyka. Na elewacji frontowej, od strony ulicy Hlonda, odtworzony został neon z charakterystycznymi maskami. Przebudowana została strefa wejściowa do budynku oraz wewnętrzny dziedziniec, który będzie służyć m.in. do organizowania spektakli teatralnych „pod chmurką”.

Metamorfozę przeszły również wnętrza teatru. Zachowując istniejące detale architektoniczne i dekoracyjne oraz wprowadzając nowe elementy, stworzono nową przestrzeń reprezentacyjną. Nowym elementem są monochromatyczne mozaiki wewnątrz budynku. Odnowiona została również sala teatralna, w której poza zmianą kolorystyki ścian i sufitu oraz konserwacją parkietu i boazerii, zamontowano nowe fotele. Pracom remontowym poddane zostały garderoby, biura dla pracowników oraz zaplecze sanitarne.

Kompleksowy remont, przebudowa i rozbudowa została wykonana również w części budynku, w którym mieści się Młodzieżowy Dom Kultury. Przy wejściu do MDK pojawił się drugi neon z logo instytucji. W części Domu Kultury odnowiono sale do ćwiczeń oraz pracownie. W sali galeryjnej, znajdującej się na dole budynku, pojawił się nowy, dębowy parkiet. To tutaj prezentują swoje prace wychowankowie MDK.

Zmiana EP [kWh/(m2*rok)] z brak danych na 89,65

Działania modernizacyjne: 5/8:

1. Demontaż oraz zakup i montaż nowej instalacji centralnego ogrzewania/cwu (w tym kolektorów słonecznych) lub modernizacja istniejącej instalacji, np. poprzez równoważenie hydrauliczne i temperatury w każdym pomieszczeniu
2. Zakup i montaż wentylacji mechanicznej z odzyskiem ciepła
3. Zakup i montaż ocieplenia przegród budowlanych
4. Wymiana stolarki okiennej w tym okien/drzwi balkonowych, okien połaciowych, drzwi zewnętrznych, bram garażowych, w tym również montaż zewnętrznych przesłon okiennych
5. Modernizacja oświetlenia na energooszczędne (np. z wykorzystaniem automatycznego sterowania oświetleniem z wykrywaniem obecności)

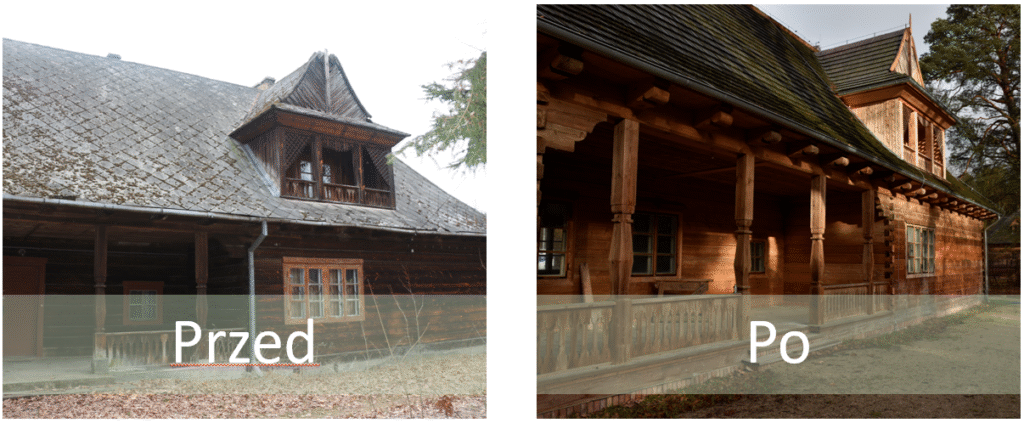

Zabytkowe obiekty leśnej architektury drewnianej na terenie Ośrodka Dydaktyczno-Muzealnego Kampinoskiego Parku Narodowego

Prace budowlane i konserwatorskie miały na celu przywrócenie subst. budowlanej pierwotnych parametrów tech., własności mechanicznych i walorów estetycznych oraz jej zabezpieczenie, aby spowolnić procesy erozji i korozji, przy zachowaniu największej liczby elementów oryginalnych Zakres prac:

Naprawy, konserwacja drewnianych elementów -podwaliny, belki zrębu, belki stropowe, więźba dachowa, stolarka okienna i drzwiowa, biegi schodów oraz detale ciesielskie i stolarskie stanowiące wystrój elewacji, zabezp. ppoż. i przeciwko korozji biologicznej

remont fundamentów -wykonanie ich podbicia w formie ław żelbetowych

remont posadzek na gruncie -wymiana warstw podpodłogowych

remont stropów między kondygnacyjnych -naprawa oraz wzmocnienie konstrukcyjne belek stropowych, wymiana poszczególnych warstw przegrody naprawy i przemurowania zniszczonych frg. ścian murowanych z cegły pełnej oraz kominów

konserwacja pieców kaflowych

remont dachu -naprawy więźby, wymiana deskowania, warstwy izolacji przeciwwilgociowej, pokrycie gontem łupanym

remont inst.i odgromowej -wymiana, w tym zwodów na dachu i uziomów

remont inst. elektrycznych i słaboprądowych, montaż instalacji oświetlenia awaryjnego, syst. sygnalizacji pożaru oraz monitoringu CCTV

remont inst. wod-kan

wymiana instalacji grzewczych na ogrzewanie płaszczyznowe sufitowo-ścienne zasilone gruntowymi pompami ciepła

wykonanie inst. wentylacji mechanicznej z rekuperacją

Użyte materiały są analogiczne do materiałów historycznych oraz wprowadzone tradycyjnymi technikami rzemieślniczymi, utrzymano integralność techniczną i estetyczną budynków Utrzymano ok. 80% ścian zrębowych w budynku Urzędu Leśnego, powyżej 95% konstrukcji stropów i więźb, a także murowanych ścian przyziemia. Całość stolarki okiennej i drzwiowej, schodów i drewnianych detali arch. elewacji poddano konserwacji, jedynie nieliczne el. skopiowano w oparciu o posiadane wzorce. Przywrócono pierwotny układu i wygląd obiektów stosownie do wyników badań archiwalnych i arch.

ZABYTEK

Zmiana EP [kWh/(m2*rok)] z 446,6 na brak danych

Działania modernizacyjne: 6/8:

1. Przedsięwzięcie obejmujące demontaż nieefektywnego źródła ciepła na paliwo stałe oraz zakup i montaż efektywnego źródła ciepła – pompy ciepła do celów ogrzewania lub ogrzewania i cwu
2. Demontaż oraz zakup i montaż nowej instalacji centralnego ogrzewania/cwu (w tym kolektorów słonecznych) lub modernizacja istniejącej instalacji, np. poprzez równoważenie hydrauliczne i temperatury w każdym pomieszczeniu
3. Zakup i montaż wentylacji mechanicznej z odzyskiem ciepła
4. Zakup i montaż ocieplenia przegród budowlanych
5. Modernizacja oświetlenia na energooszczędne (np. z wykorzystaniem automatycznego sterowania oświetleniem z wykrywaniem obecności)
6. Wyposażenie obiektu w system monitoringu i BACS lub modernizacja istniejącego systemu

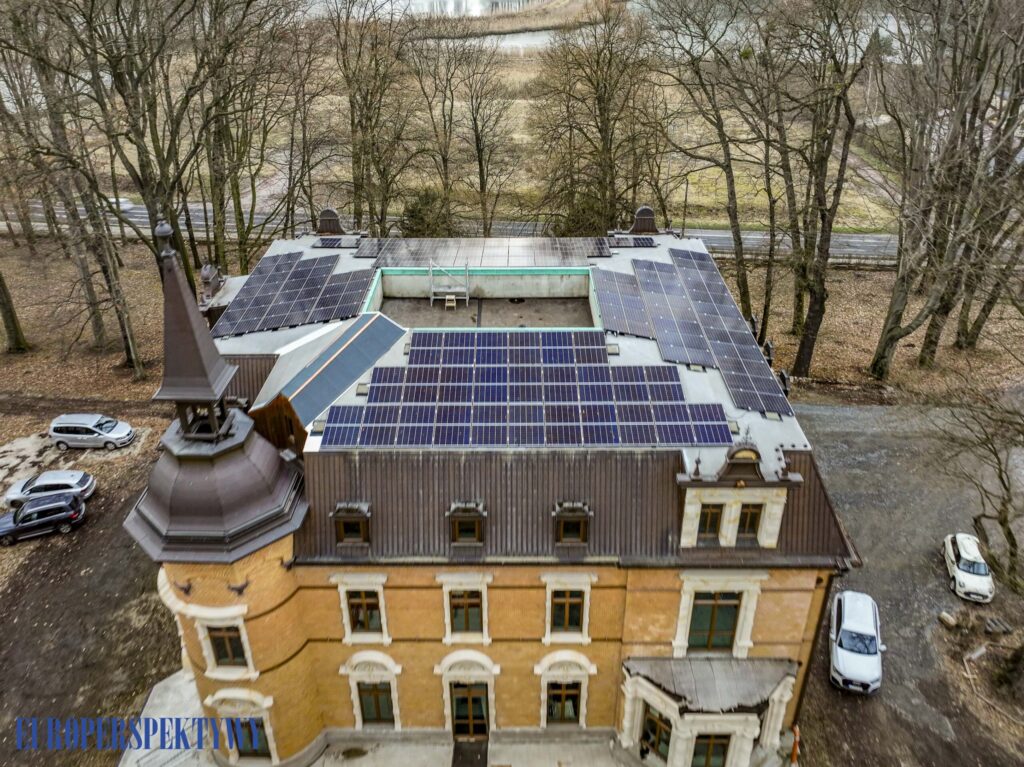

Pałac w Rzuchowie

Wprowadzenie innowacyjnych rozwiązań do obiektów zabytkowych wymaga przeprowadzenia szerokiej, interdyscyplinarnej analizy uwarunkowań specyficznych dla danego zabytku. Modelowym przykładem dla powyższych działań jest pałac w Rzuchowie. Dążenie do stuprocentowej niezależności energetycznej, jest wpisane w politykę klimatyczną Unii Europejskiej, a pałac w Rzuchowie może być jej wizytówką. Zastosowane w pałacu nowoczesne, innowacyjne rozwiązania, dążenie do samowystarczalności energetycznej ( w skali całego roku) to przykład rozwiązań które mogą być zastosowane nie tylko w obiektach zabytkowych ale również w obiektach użyteczności publicznej zarówno prywatnej jak i państwowej. Nie tylko uzyskanie zerowej emisji CO2 ale również ujemnej emisji CO2 (kogereneracja, trigeneracja wymienniki ciepła).

Do elementów które już zostały zrealizowane należą:

1. magazyn energii o mocy 265 kW (ten system akumulacji energii będzie docelowo miał wartość 1 MW) oczywiście magazynowanie energii polega nie tylko na urządzeniach typu akumulatory może ona również być składowana w postaci magazynów wodoru oraz metanolu;
2. fotowoltaika która w obecnym stanie ma moc 50 kWh, docelowo ma uzyskać moc 100 kW;
3. pozyskanie ciepła gruntowego wykorzystując posadowienie obiektu jak i jego układ piwniczny;
4. termo-technologia ścian zewnętrznych pałacu.

Do realizacji zadania użyto najlepszych materiałów dostępnych na rynku. Technologia zastosowana w inwestycji jest opracowana na okres 200-tu, 300-tu lat.

Żadna z wykonanych prac nie wpłynęła na naruszenie elementów zewnętrznych tj. elewacji, okien, drzwi oraz mansardowego poszycia dachowego.

Podkreślenia wymaga fakt, iż przedmiotowa inwestycja była objęta programem „Doktorat wdrożeniowy” w ramach którego powstała praca doktorska Pani Ewy Mackiewicz „Zastosowanie rozwiązań prośrodowiskowych  i nowych technologii ekologicznych w adaptacji obiektów objętych ochroną konserwatorską na przykładzie zabytkowego zespołu parkowo-pałacowego w Rzuchowie”.

Zastosowano:

– okna drewniane, wkłady są 2 komorowe, 4 szybowe;

– ściany ocieplone styrodurem oraz wełną mineralną plus kompozyty;

– pompa ciepła: napowietrzna, naturalne pozyskiwanie ciepła gruntowego poprzez celowe ułożenie fundamentów budynków zgodnie z zamiarem, wg projektu 1888 roku.

ZABYTEK

Zmiana EP [kWh] z 290 000 na 115 000

Powierzchnia ogrzewana budynku wynosi 1600m2

Zmiana EP [kWh/(m2*rok] z 181,25 na 71,88 (wyliczone na podstawie powyższych danych)

Redukcja w zakresie energii – 60 %

Działania modernizacyjne: 7/8:

1. Przedsięwzięcie obejmujące demontaż nieefektywnego źródła ciepła na paliwo stałe oraz zakup i montaż efektywnego źródła ciepła – pompy ciepła do celów ogrzewania lub ogrzewania i cwu
2. Demontaż oraz zakup i montaż nowej instalacji centralnego ogrzewania/cwu (w tym kolektorów słonecznych) lub modernizacja istniejącej instalacji, np. poprzez równoważenie hydrauliczne i temperatury w każdym pomieszczeniu
3. Zakup i montaż mikroinstalacji fotowoltaicznej
4. Zakup i montaż ocieplenia przegród budowlanych
5. Wymiana stolarki okiennej w tym okien/drzwi balkonowych, okien połaciowych, drzwi zewnętrznych, bram garażowych, w tym również montaż zewnętrznych przesłon okiennych
6. Modernizacja oświetlenia na energooszczędne (np. z wykorzystaniem automatycznego sterowania oświetleniem z wykrywaniem obecności)
7. Wyposażenie obiektu w system monitoringu i BACS lub modernizacja istniejącego systemu
